Sensotech Liquisonic (농도계)

LiquiSonic® 측정 시스템은 액체의 인라인 농도 분석을 가능하게 합니다. 측정 기술은 유체 혼합물의 성분을 분석할 수 있고 실시간으로 농도 또는 밀도에 대한 정보를 제공할 수 있습니다. 센서는 초음파 속도 측정의 원리를 기반으로 합니다. 따라서 실질적으로 유지보수가 필요 없으며 까다로운 측정 조건에서도 측정값을 안정적으로 제공할 수 있습니다.

따라서 액체 혼합물에서 특정 액체의 백분율을 매우 쉽게 결정할 수 있습니다. 다양한 애플리케이션 및 설치 조건에 대해 다양한 센서 변형 및 옵션을 사용할 수 있습니다. LiquiSonic® 측정 시스템이 측정 작업을 해결할 수 있는 방법을 찾는 데 도움을 드리겠습니다.

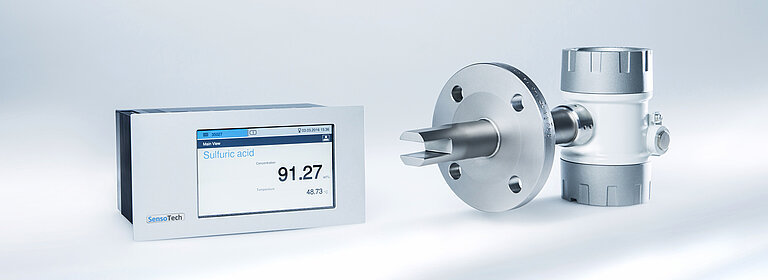

LiquiSonic ®  은 최대 4개의 센서와 1개의 컨트롤러로 구성됩니다. 장치는 디지털 방식으로 연결되어 최대 1,000m(3,280피트) 거리에서 높은 드리프트 없는 측정 정확도와 간섭 없는 데이터 전송을 보장합니다. 센서 교체 시 배선이나 광범위한 재교정으로 인한 중단은 이제 과거의 일이 되었습니다.

초음파 측정 프로세스는 현장에서 적용할 때 탁월한 품질의 결과를 생성합니다. -100°C(-150°F) ~ +200°C(375°F) 사이의 온도와 몇 mbar ~ 500bar(7,000PSI)의 프로세스 압력과 같은 극한의 처리 조건을 처리할 수 있습니다. LiquiSonic ® 의 안정적이고 유지 관리가 필요 없는 특성, 설치 및 운영을 위한 최소한의 노력뿐 아니라 모든 것이 장기적으로, 특히 지속적인 프로세스 개선을 수행할 때 성과가 있습니다.

고해상도 터치 스크린은 최고의 기술적 편안함과 라틴, 아시아 및 키릴 문자를 포함한 가상 키보드를 제공합니다. 실시간 차트는 추세를 보여주고 현재 프로세스 주기에 대한 빠르고 명확한 정보를 제공하며 메뉴 및 디스플레이 기능은 명확하게 배치됩니다. 사용자 인터페이스는 직관적이고 사용하기 쉽습니다. 암호로 보호된 사용자 관리와 모든 프로세스 값 및 이벤트에 대한 안정적이고 포괄적인 데이터 메모리는 시스템의 추적 가능성, 신뢰성 및 안전성을 보장합니다.

다양한 디지털 인터페이스 옵션을 통해 모든 제어 시스템에 간단한 장치 통합이 가능합니다. 또한 브라우저 연결을 통해 컨트롤러를 PC 또는 태블릿에서 조작할 수 있습니다.

특징

  • 최신 마이크로프로세서 기술, 고해상도 TFT 터치스크린으로 어떤 조명 조건에서도 편안한 작동과 최상의 시야 확보
  • 전면 IP65 보호 등급, 랙 장착 옵션 또는 추가 필드 인클로저 포함
  • 4...20mA I/O, 릴레이 접점, 페일 세이프 접점, TCP/IP 및 필드버스 인터페이스
  • 이더넷, 직렬 인터페이스 및 USB 포트
  • 측정값 및 이벤트 추적의 안정적인 기록을 위한 2GB SSD 데이터 메모리
  • 다채널 실시간 차트
  • 라틴, 아시아 및 키릴 문자를 포함한 다국어 사용자 인터페이스 및 가상 키보드
  • 다양한 수준의 시스템 액세스 보안을 위한 사용자 정의 암호 코드
  • 측정 조건(예: 기포) 최적화를 위한 SonicGraph ® (고주파 음파 신호 직접 보기)
  • 데이터 및 이벤트 저장소 읽기
  • 데이터 시트 및 보고서 읽기
  • 다양한 제품 데이터 세트 관리
  • 사용자가 자체 제작한 제품 데이터 세트의 계산 및 업로드
  • PC 또는 태블릿에서 브라우저를 통해 컨트롤러를 안전하게 원격 제어



기능

디스플레이 레이아웃 지우기

컨트롤러의 기본 보기는 현재 제품, 측정된 값 및 측정 지점의 액체 온도에 대한 빠른 개요를 제공합니다.
왼쪽 화면 영역의 한계값 표시를 통해 원하는 측정 범위에 대한 편차를 빠르게 인식할 수 있습니다. 제한을 초과하면 현재 값을 표시하는 핀의 색상이 빨간색으로 바뀝니다.


차트 보기

추세 차트는 유용한 정보를 제공하고 최적의 공정 모니터링을 허용합니다.


제품 데이터 세트 관리

컨트롤러는 최대 32개 제품 또는 최대 99개 제품(선택 사항)의 데이터 세트를 관리합니다. 특정 메뉴를 통해 제품을 선택할 수 있습니다. 가상 키보드를 사용하여 제품 이름을 변경할 수 있습니다.


구경 측정

농도 계산은 최적의 공정 결과를 얻기 위해 조정될 수 있습니다.


사용자 친화적인 메뉴

컨트롤러에는 많은 매개변수와 유용한 기능이 있습니다. 매개변수는 매개변수 트리에서 구조화됩니다.


이벤트 로그북 및 알람 메시지

장치에는 자동 자가 점검 기능이 있습니다. 모든 알람 메시지는 디스플레이에 명확하게 표시되고 이벤트 로그북에 저장됩니다. 로그북은 디스플레이에 표시되며 USB 포트를 사용하여 전송할 수 있습니다. 예를 들어, 이벤트 로그북은 어떤 제품을 어떤 값으로 보정할 때 어떤 사용자가 가지고 있는지 추적합니다.


사용자 관리

시스템 보안은 매우 중요합니다. 컨트롤러는 편안한 사용자 관리를 제공합니다. 다른 액세스 권한을 가진 여러 사용자를 정의할 수 있습니다. 이 사용자 관리는 특정 사용자만 장치를 보정할 수 있도록 합니다.


소닉그래프 ®

센서 옵션인 SonicGraph ®  를 사용하면 원래의 초음파 신호를 시각화할 수 있습니다. 이 기능은 예를 들어 기포의 영향을 받는 측정 조건을 최적화하는 데 매우 유용합니다.


다국어 사용

컨트롤러는 여러 언어로 작동할 수 있으며 텍스트 입력은 라틴, 아시아 및 키릴 문자로 가능합니다.
제공 언어:
독일어, 영어, 프랑스어, 스페인어, 포르투갈어, 러시아어, 중국어, 일본어, 폴란드어

다중 측정 포인트

컨트롤러(30)는 최대 4개의 센서를 관리할 수 있는 가능성을 포함합니다. 여러 센서의 값이 2 또는 4 센서 보기에 표시됩니다.


다중 구성 요소 디스플레이

컨트롤러(40)는 3성분 액체에서 두 가지 다른 농도를 계산하고 표시합니다.
